প্রিফ্যাব্রিকেটেড স্টিল স্ট্রাকচার বিল্ডিং ওয়ার্কশপ কারখানা প্ল্যান্ট এসজিএস বিভি সিই অনুমোদিত

ইস্পাত কাঠামো প্রস্তুতকারক কারখানা কারখানা কর্মশালা

প্রকল্পের নাম: নতুন কারখানা দুই টুকরো ক্যান কর্মশালা

ভবনের তল সংখ্যা, উচ্চতা এবং এলাকাঃ এই প্রকল্পে মাটির উপরে প্রথম তলা; মাটির উপরে ভবনগুলির মোট উচ্চতা 10.650 মিটার,

প্রথম তলার উচ্চতা ১০.৫০ মিটার; বিল্ডিংয়ের আয়তন ২০৭৯০.৩১ বর্গ মিটার।

স্থাপত্য কাঠামোর ফর্মঃ হালকা ইস্পাত কাঠামো গ্রহণ, আংশিক ফ্রেম কাঠামো এবং প্রধান কাঠামোর নকশা সেবা জীবন

৫০ বছরের মধ্যে সীমাবদ্ধ; কাঠামোগত নিরাপত্তা স্তর ২, ভূমিকম্পীয় দৃঢ়তা তীব্রতা ৭ ডিগ্রি এবং ডিজাইন ভূমিকম্প গ্রুপিং হলঃ

তৃতীয় গ্রুপটি 0.10g বেসিক ত্বরণের সাথে ডিজাইন করা হয়েছে।

অগ্নি প্রতিরোধের রেটিংঃ মাটির ঊর্ধ্বে থাকা অংশের অগ্নি প্রতিরোধের রেটিং স্তর ২।

ইস্পাত কাঠামোর অ-লোড বহনকারী দেয়ালগুলি পলিউরেথেন কম্পোজিট সমতল ইস্পাত প্লেট থেকে তৈরি করা হয় এবং কারখানার বাইরের দেয়ালগুলির ফাউন্ডেশন বিমগুলি উচ্চতায় উত্থাপিত হয়

১.২ মিটারের নিচে, এটি ২০০ পুরু গ্যাসযুক্ত কংক্রিট ব্লক প্রাচীর যার বাইরের দেয়াল ধূসর টাইলস। ১.২ মিটারের উপরে উচ্চতা

দেয়ালটি 100 মিমি গ্লাস উল অনুভূত কম্পোজিট বোর্ড এবং এক-স্তর প্রোফাইলযুক্ত ইস্পাত প্লেট দিয়ে গঠিত। বাইরের স্তরটি কম্পোজিট

দেয়াল প্যানেলের বাইরের প্যানেল 0.7mm পুরু অ্যালুমিনিয়াম দস্তা লেপা প্রোফাইল ইস্পাত শীট তৈরি করা হয় এবং অভ্যন্তরীণ প্যানেল 0.5mm পুরু অ্যালুমিনিয়াম দস্তা লেপা প্রোফাইল ইস্পাত শীট তৈরি করা হয়

বোর্ডঃ দেয়ালের অভ্যন্তরীণ প্যানেলটি 0.5 মিমি দুধের সাদা প্রোফাইলযুক্ত ইস্পাত প্লেট দিয়ে তৈরি, যা পুলিনের অভ্যন্তরীণ দিকে ইনস্টল করা হয়।

ছাদ 2: ধাতব প্রোফাইলযুক্ত শীট ছাদ

1.0.6 পুরু HV-470 টাইপ 360 ডিগ্রী লুকানো buckle অ্যালুমিনিয়াম দস্তা বাইরের স্তর চাপানো রঙ স্টীল প্লেট (ছাদ বাইরের পৃষ্ঠ দুধের মতো সাদা)

রঙ)

2.100 পুরু গোলাপী অতি সূক্ষ্ম ইস্পাত কাঠামো অ্যালুমিনিয়াম ফয়েল ভিনিয়ার সঙ্গে বিশেষ গ্লাস উল felted (বুল ঘনত্ব কম নয়

16kg/m3, তাপ পরিবাহিতা 0.037w/mk অতিক্রম করে না)

3. গরম ডুব galvanized ঠান্ডা গঠিত ইস্পাত purlins

4.0.5 মিমি 980 টাইপ গ্যালভানাইজড চাপানো অভ্যন্তরীণ রঙের ইস্পাত প্লেট (দুধের মতো সাদা পৃষ্ঠের সাথে)

বাইরের দেয়াল 3: রঙিন ইস্পাত প্লেট বাইরের দেয়াল, 1.2 মিটারের বেশি ইস্পাত কাঠামোর বাইরের দেয়ালের জন্য ব্যবহৃত হয়

1.0.7 মিমি পুরু অ্যালুমিনিয়াম জিংক লেপযুক্ত প্রোফাইলযুক্ত ইস্পাত শীট

2.100 পুরু গোলাপী অতি সূক্ষ্ম ইস্পাত কাঠামো অ্যালুমিনিয়াম ফয়েল ভিনিয়ার সঙ্গে বিশেষ গ্লাস উল felted (বুল ঘনত্ব কম নয়

16kg/m3, তাপ পরিবাহিতা 0.037w/mk অতিক্রম করে না)

3. গরম ডুব galvanized ঠান্ডা গঠিত ইস্পাত purlins

4.0.5 মিমি পুরু অ্যালুমিনিয়াম জিংক লেপযুক্ত প্রোফাইল ইস্পাত শীট (অভ্যন্তরীণ প্যানেলের পৃষ্ঠটি দুধের মতো সাদা)

স্থাপন শেষ হওয়ার পর, অ্যাঙ্কর বোল্টগুলির জন্য নিয়মগুলি খুঁজে বের করুন। প্রদত্ত অক্ষ এবং উচ্চতা অনুযায়ী কঠোরভাবে অবস্থান করুন।

নিয়ম খুঁজুনঃ এটা প্রয়োজনীয় যে সব নোঙ্গর bolts অবস্থান সারিবদ্ধ করা হয়, এবং স্টীল কলাম স্থাপন করার পর এটি একটি সোজা লাইনে হওয়া উচিত

অক্ষ এবং উচ্চতা নিশ্চিত করার সাথে সাথে অ্যাঙ্কর বোল্টগুলির ওয়েল্ডিং দৃ firm়ভাবে সংযুক্ত করা উচিত।স্ক্রু নীচে এবং বোল্ট নীচে প্রধান শক্তিশালীকরণ সঙ্গে ক্রস দৃঢ়ভাবে welded করা উচিত. ঝালাই সম্পন্ন হওয়ার পর পরিদর্শনের জন্য বোল্টগুলি কাঁপুন।

প্ল্যাটফর্মের বিম এবং ইস্পাত স্তম্ভের ইনস্টলেশন

ইস্পাত স্তম্ভগুলি উত্তোলনের সময়, ফাউন্ডেশন বাদামগুলিকে আগে থেকে সমতল করা উচিত। উত্তোলনের সময়, কেউ ক্রেনের উত্তোলনের পরিসরের মধ্যে দাঁড়ানোর অনুমতি নেই।স্টীল কলাম মূলত জায়গায় আছে পরেএগুলিকে ইনস্টল করা উচিত। অ্যাঙ্কর বাদামটি টানতে হবে।

একত্রিত হওয়ার পরে ইস্পাত বিমগুলির উত্তোলনঃ ইস্পাত স্তম্ভের টাই রড / স্তম্ভ সমর্থন নির্মাণ শেষ হওয়ার পরে, ইস্পাত বিমগুলি উত্তোলন করা হবে।

ছাদের পুলিনগুলি বিভক্ত করা হয় এবং বোল্টগুলি ইনস্টল করা হয়। বড় ব্যবধানের জন্য জেড-টাইপ এবং ছোট ব্যবধানের জন্য সি-টাইপ ব্যবহার করুন।

ছাদ প্যানেল ইনস্টল করুন

অভ্যন্তরীণ প্রাচীর প্যানেল ইনস্টল করাঃ প্যানেলগুলি ইস্পাত স্তম্ভগুলির সমান্তরাল এবং দুটি প্যানেলের মধ্যে জয়েন্টগুলি খুব বড় না হওয়ার দিকে মনোযোগ দেওয়া উচিত।স্ব-ট্যাপিং নখ সোজা হওয়া উচিত, বোর্ড সমতল এবং সোজা হওয়া উচিত, এবং স্ব-ট্যাপিং পেরেক মধ্যে দূরত্ব সামঞ্জস্যপূর্ণ হওয়া উচিত

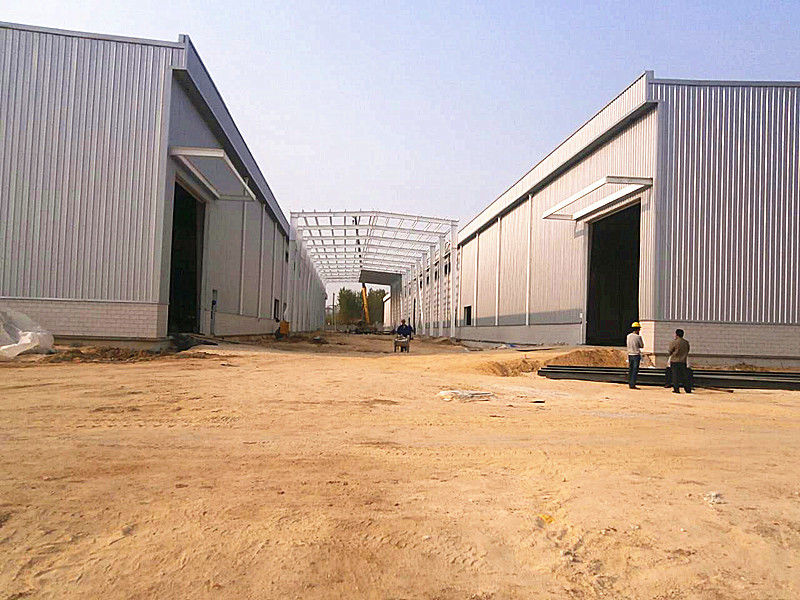

সমাপ্ত ছবিঃ
